主板知识之认识接口！

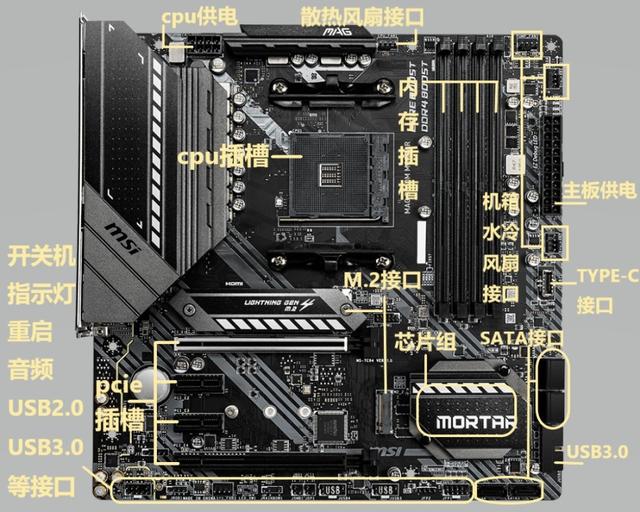

既然主板好比骨架，那现在我们来说说，骨架的不同位置分别能存放什么器官（硬件），先来张茄子全家福：

不同主板具体布局有出入，但大体相同。我们接着掰开揉碎聊：

一、cpu插槽：

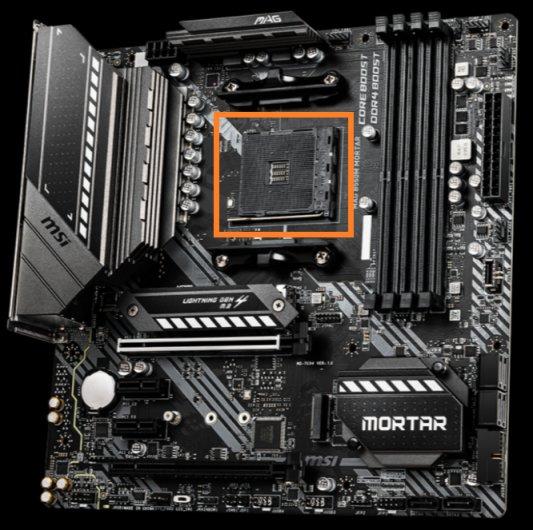

放眼望去，主板上有一个方正大口，这就是用来放大脑cpu的：

橙框为cpu插槽

cpu科普文讲接口时我们说过：cpu插槽和cpu是一一对应的，英特尔和amd的cpu不能共用同一张主板，后面会细说

二、内存插槽：

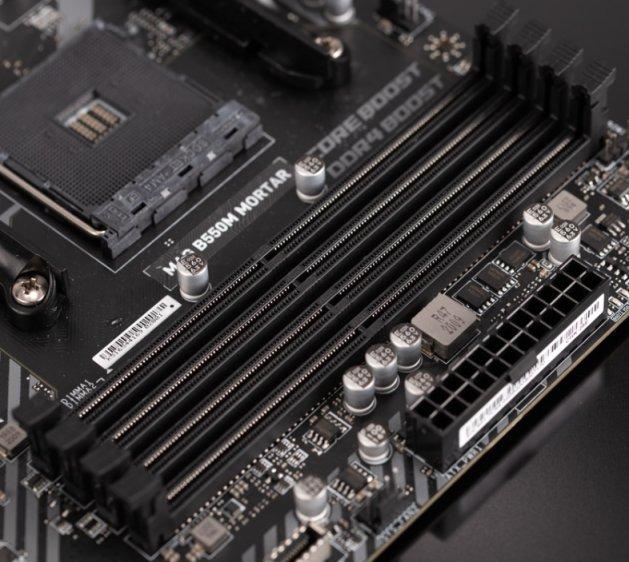

cpu插槽右边，有四根容纳长条物件的插槽。电脑里什么硬件是长条嘞？-没错内存条，这个就是内存插槽：

内存插槽

mini型和很多入门级m-atx型主板一般只有2根内存插槽；主流m-atx、atx等中高端主板是4根插槽；只有HEDT发烧级平台的e-atx主板才有8根插槽

三、PCIE（显卡）插槽：

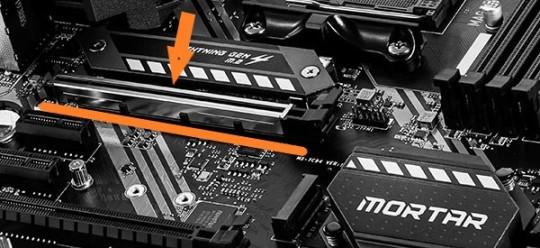

cpu接口的下边，是不是能看到一条横的金属插槽？这个就是pcie插槽，俗名显卡插槽，用来插独立显卡的：

金属装甲用来加固，体现出主板的做工

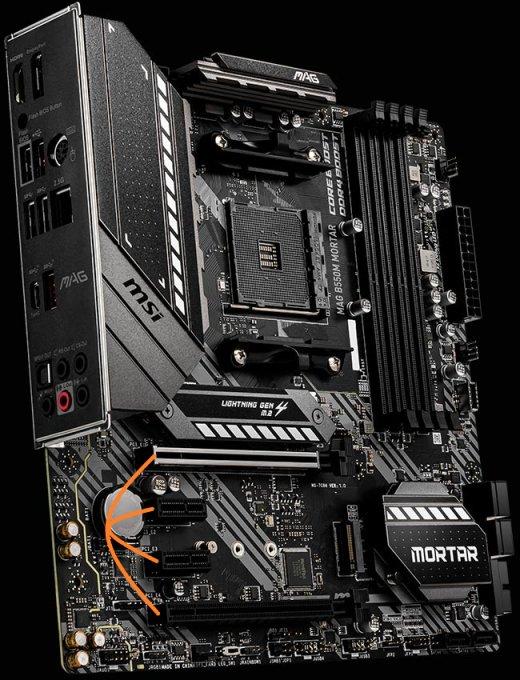

不光这根，下面几根平行的接口都叫pcie插槽：

图中橙条全是pcie插槽

pcie插槽只有最长的两根才能接显卡。其他短的基本是用来接无线网卡、蓝牙、声卡、采集卡等设备。主板越高端、pcie插槽越多、代表主板的扩展性越丰富

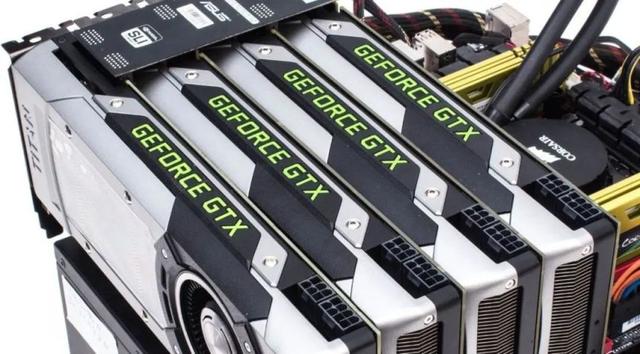

如果你是高端土豪级玩家，可以买张e-atx主板，插上几张RTX3090玩玩显卡交火：

Warning: Nuclear Missile Launched

四、m.2硬盘接口：

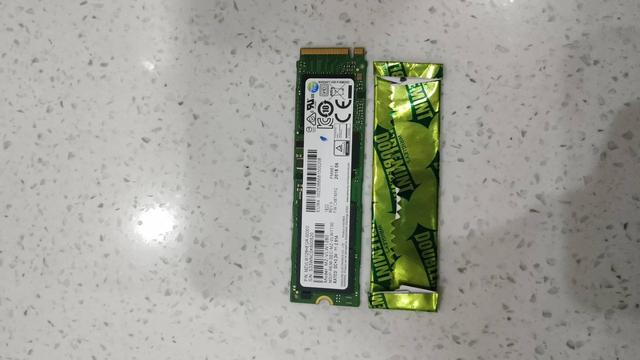

主板的m.2接口是用来接m.2接口的固态硬盘，如下面这种：

这“绿箭”真硬

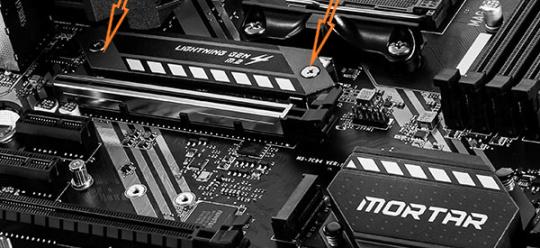

在主板pcie插槽的上方你能看到一个散热装甲片：

把它用螺丝刀拧下来，它就是这样的，一个平行于主板的m.2接口：

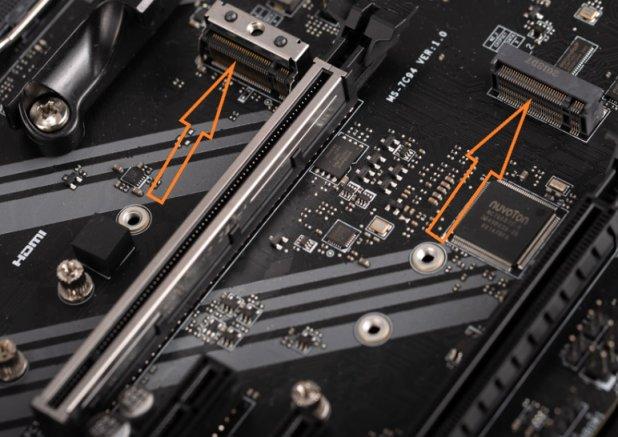

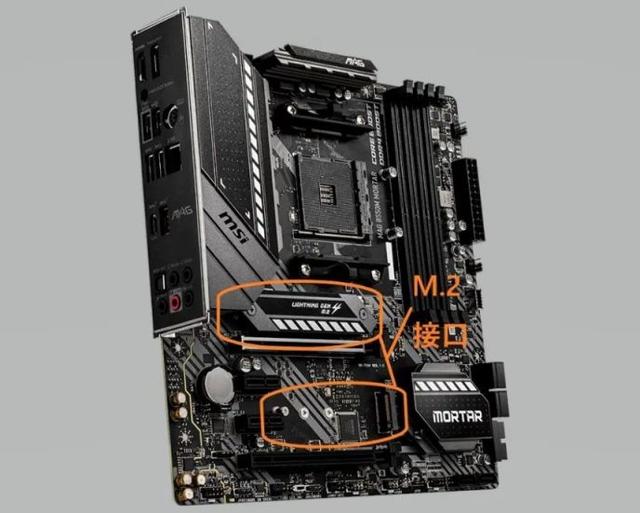

该主板有两个这种接口，位置都在pcie插槽附近：

主板越高端，其m.2接口就越多，意味着你能安装更多m.2接口的固态硬盘

五、sata（读萨塔）硬盘接口：

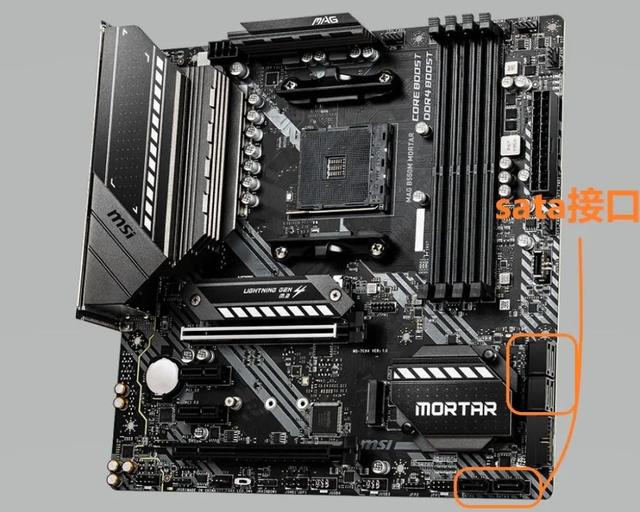

在主板边边角角，你能发现很多塑料小方块样式的接口：

停，放大放大再放大，每个接口都看得清清楚楚，它的接口是扁L形状的：

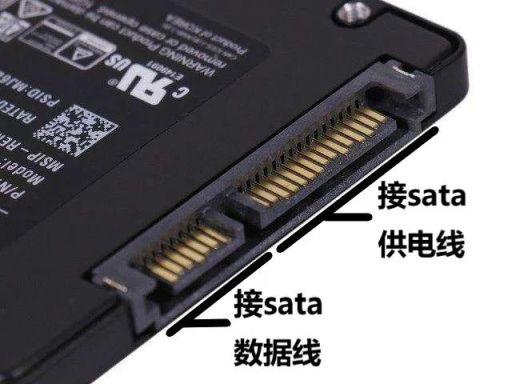

装sata硬盘要用到sata数据线，一头连主板，一头连硬盘：

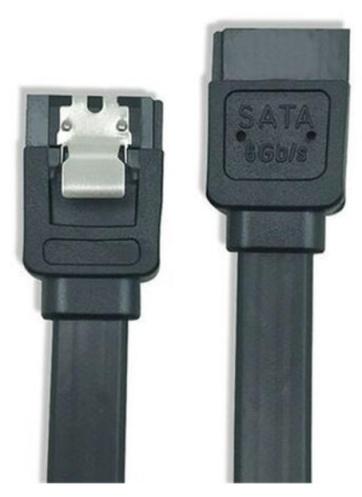

sata数据线，一般买主板或硬盘附赠

该主板有6个sata接口，意味着你能接6块sata接口的硬盘。同m.2接口，主板越高端，支持的sata接口数量就越多

六、I/O接口：

In/Out——“进来出去”接口，想到是什么了嘛？

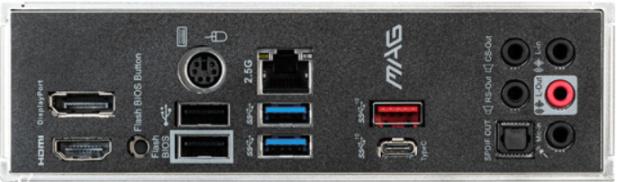

没错就是主板左侧的键鼠usb、音频视频、网口这些接口，统称为I/O接口。这儿补充一下，现在主板基本自带集成网卡（有线）声卡，所以不用单独买：

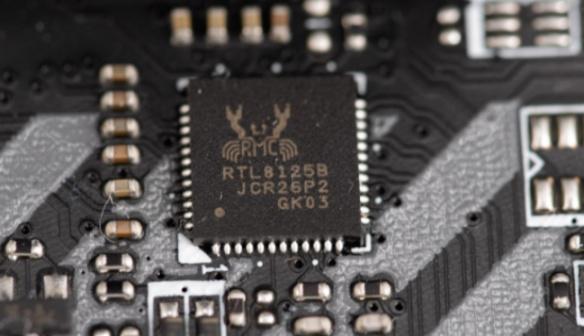

小螃蟹（瑞昱）集成网卡

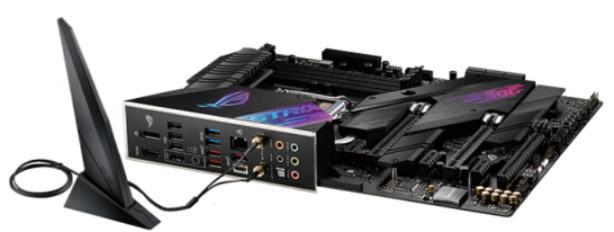

越高端的主板I/O接口功能会越丰富，如华硕这款atx大主板的I/O接口：

自带wifi6无线网卡、2.5g有线网卡

如果你对无线网或者声音有较高需求，可以选购高端主板；或者自购无线网卡和高级声卡：

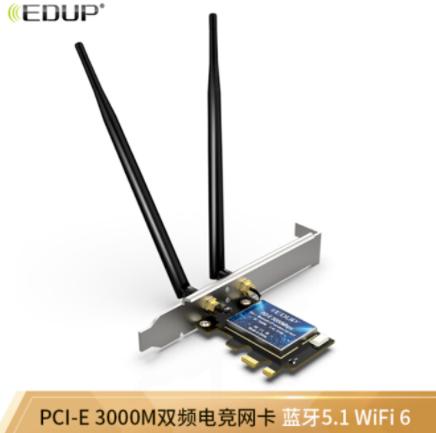

狗东的pcie无线网卡

七、供电接口：

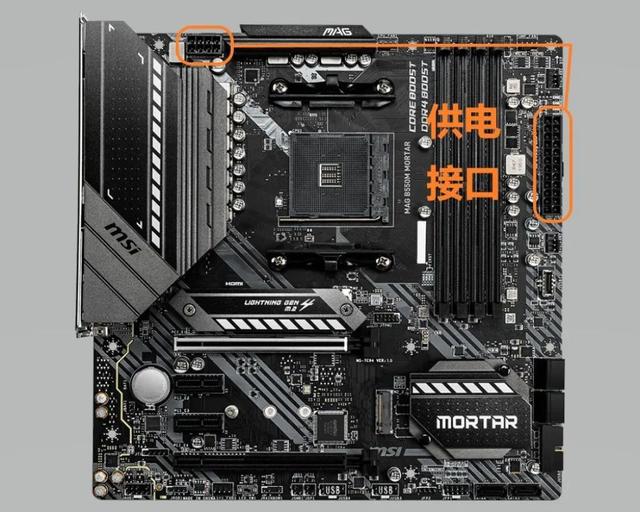

主板也得吃饭（供电）。所以主板顶部有个8pin（指8个针脚）的cpu供电接口，主板右侧边上有个24pin的主板供电接口：

一些高端主板为了更好的支持cpu超频，胃口更大。cpu供电接口来到12pin甚至16pin

两个8pin组成的16pin供电接口

可以看出更好的主板能提升电脑的升级上限

八、机箱跳线及其他接口：

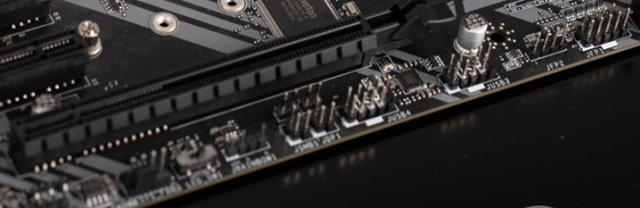

接下来是主板上最让人抓狂的接口！没有之一——外接神经（外接机箱的跳线），一般在主板最下边一排：

密恐者请回避

机箱前面板的开关机重启、音频、usb2.0、usb3.0硬盘指示灯等都是通过这种机箱跳线连接到主板上工作的：

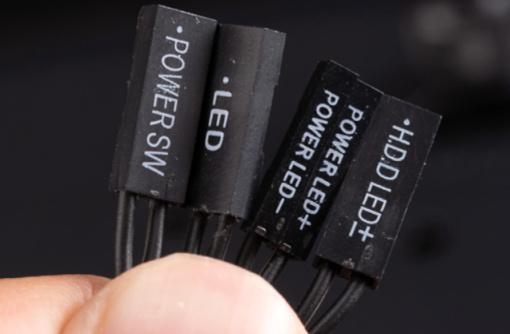

机箱上自带的开关机重启等跳线

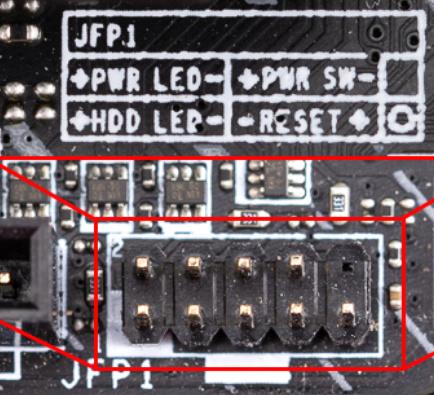

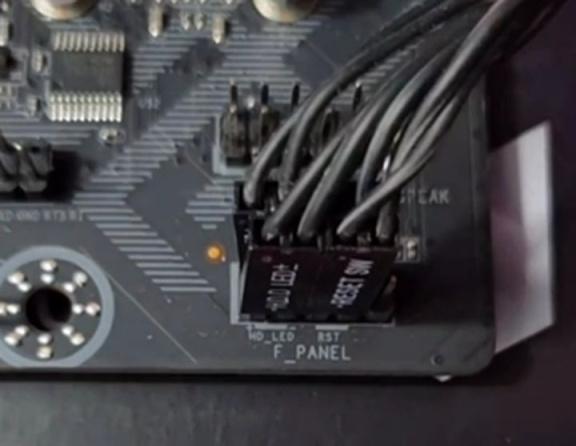

开关机重启等接线的接口一般叫做“JFP1”

也有的主板叫“PANEL”，还是要看主板说明书哦

个人觉得，装机过程最难的便是上面一步，不过主板一般会有说明书或图示，详细告诉你机箱上的线该怎么接。按照说明书细心来，也是能接好的，我第一次接也就花了半小时

再带大家认识下其他机箱跳线接口，剩下的都简单，基本是集成化的：

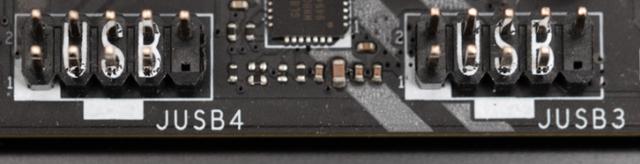

1.usb2.0接口：

看到这些usb了吧，如果机箱有多余的usb2.0接口，通过机箱的跳线接在这里，机箱上的usb接口就能用了

2.usb3.0接口：

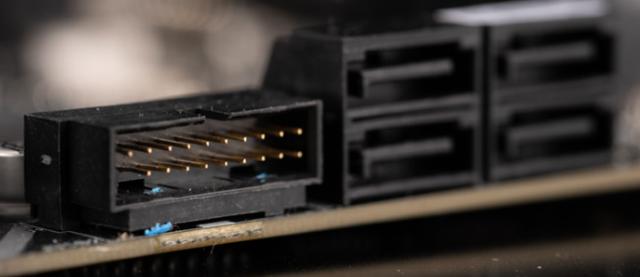

主板的usb3.0接口，右边就是sata硬盘接口

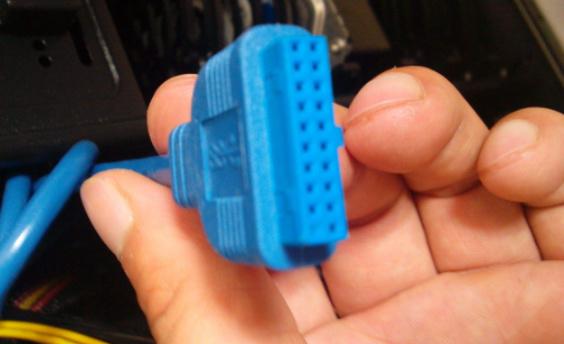

是一坨大的，对应机箱的跳线是这样：

虽说傻大蓝粗，但左下角都有防呆设计

3.音频接口：

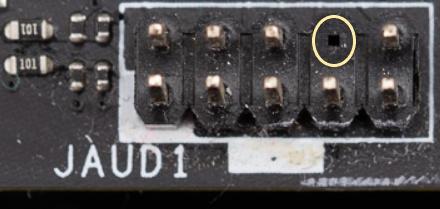

AUD是AUDIO（音频的缩写），找到机箱的audio跳线接上去，机箱前面板就能插耳机听歌了：

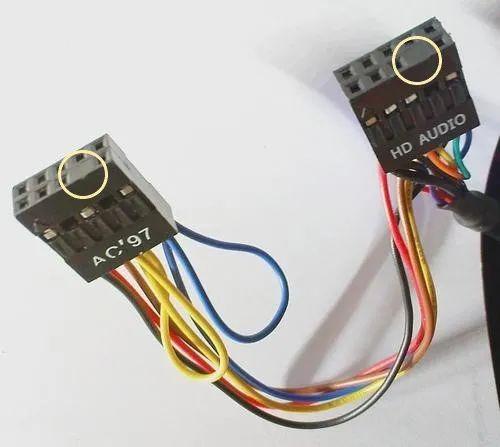

机箱的audio音频线

可以发现：音频接口和音频线都对应少根针、少个孔，这就是防呆设计，如果你插错插反，那么是接不上去的（除非大力出奇迹）。主板接口有很多类似的防呆设计，如cpu、内存等

4.其他：

此外就是散热、风扇、灯光的接口了

• 首先是比较重要的cpu散热接口：

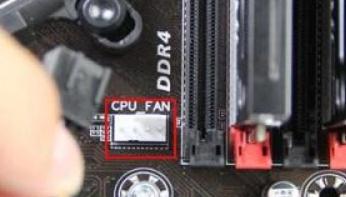

它一般在cpu、内存插槽附近，叫做cpu-fan（风扇）：

要优先将cpu散热的风扇接在这里，不然有些主板检测到cpu-fan没有东西，开机会报错。不过这是可以关掉的，后面会说到

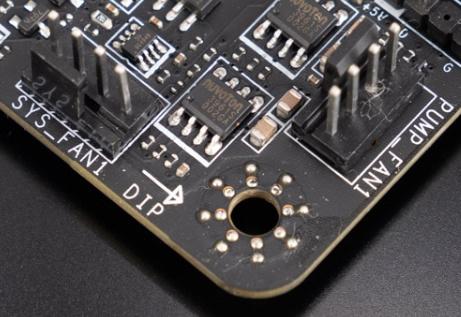

• 剩下的机箱风扇接口基本是这样：

sys-fan代表机箱风扇、pumb-fan代表水冷风扇…其实不用管这些英文，两者没有太大区别，可以将机箱风扇直接插在pumb-fan上，也可以将水冷风扇插在sys-fan上，认准“fan（风扇）”就ok

• 灯光接口：

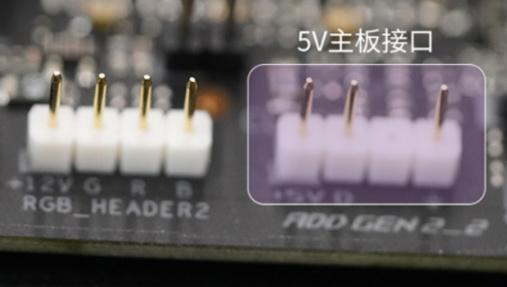

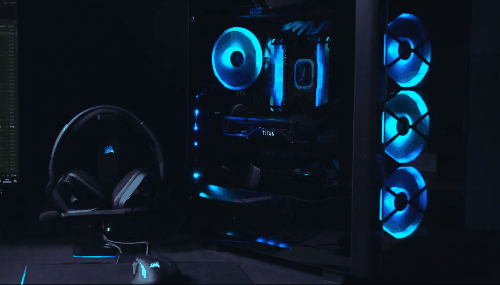

电脑风扇上bulingbuling的灯光，一般是接在主板的灯光接口上实现的。灯光接口主要分两种：12v4针、5v3针。看到主板的LED、或者R（red）G（green）B（blue）接口（红绿蓝三原色缩写），就知道这是接灯光设备的了~

4针连接的灯光设备，可以统一控制颜色亮灭【RGB】（前提是灯光设备支持）：

3针连接的灯光设备就牛逼了，可以通过软件设置，达到流光溢彩的效果【ARGB】。当然这对主板、风扇等灯光设备都有要求：
