IEC61850专用词汇解释

一、描述文件

ICD（IED Capability Description）智能电子设备能力描述文件；

CID（Configured IED Description）配置过的智能电子设备描述文件；

SCD（Substation Configuration Description）变电站配置描述文件；

SSD（System Specification Description）系统规范描述文件；

IID（Instantiated IED Description）实例化的智能电子设备描述文件；

SED（System Exchange Description）系统交换描述文件。

二、逻辑装置

XML Extensible Markup Language 扩展标志语言

SCL Substation Configuration description Language 变电站配置描述语言

RCB Report Control Block 报告控制块

IED Intelligent Electronic Device 智能电子设备

LD Logical Device 逻辑装置

LN Logical Node 逻辑节点

DO Data object class or instance 数据对象类型

DA Data Attribute 数据属性

BDA Baisc Data Attribute, that is not structured 非结构化的基本数据属性

DOI Instantiated Data Object (DATA) 实例化数据对象

DAI Instantiated Data Attribute 实例化数据属性

XSD XML Schema Definition XML 语法定义

三、功能约束

MMS：Manufacturing Message Specification 制造报文规范

GOOSE：generic object oriented substation events 面向通用对象的变电站事件

SV：sampled value 采样值

CDC：common DATA class (DL/ 公用数据类

Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。

DA：data attribute 数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA

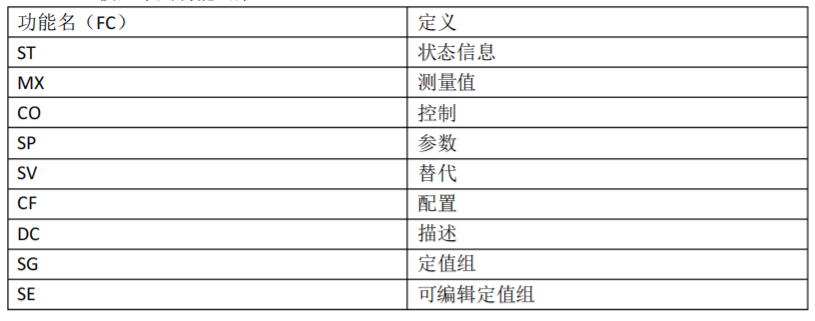

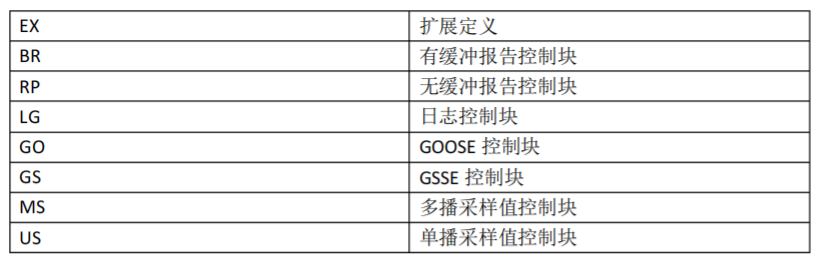

FC：functional constraint 功能约束

FCDA：Functionally constrained DataAttribute 功能约束数据属性

四、SCL文件结构

从 SCL 文件结构的角度看，SCL 文件包含一个 SCL 根元素，根元素由五个部分组成，分别为

头部分（Header）、变电站部分（substation）、智能电子设备部分（IED）、通信系统部（communication）、数据类型模板部分（datatypetemplates），每一部分都有详细严格的定义。

头部分描述了 SCL 文件的版本、修订号、名称影射等信息；

变电站部分描述了变电站的功能结构、一次设备及拓扑关系；

智能电子设备部分描述了 IED 的配置信息，包括访问点、逻辑装置、逻辑节点实例、数据集、数据实例及提供通信服务的能力；

通信系统部分描述了逻辑节点之间通过逻辑总线和 IED 访问点的连接关系；

数据类型模板部分描述了逻辑节点类型、数据对象类型、数据属性类型及枚举类型。
